定量輸送系統設計廠家，液體稱重包裝系統廠家
時間:2024-05-26 16:43:36瀏覽量:
定量輸送系統設計廠家，液體稱重包裝系統廠家

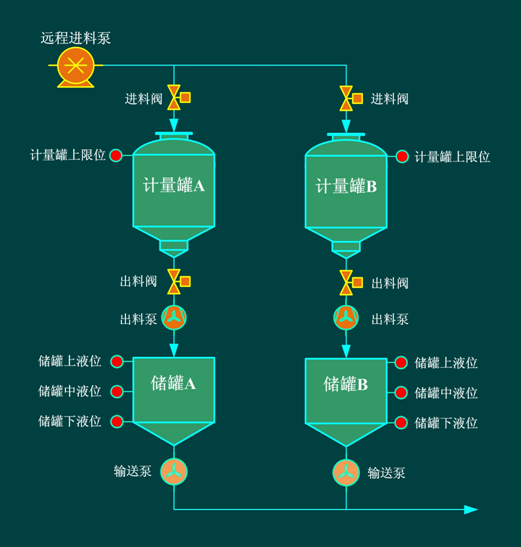

一、系統結構
通過遠程進料泵、自流的方式，將倉庫或貨船中的原料送入計量罐，計量罐稱重完成后原料再被放到儲罐，再通過輸送泵將儲罐中的原料輸送到貨船或倉庫，實現自動計量。
進料閥和出料閥均采用氣動球閥；出料泵可采用22~37Kw電機加速出料；輸送泵可根據管道粗細、長度選擇不同的大功率電機，并可采用變頻器對其進行控制，實現大功率遠程輸送。液位及限位傳感器因參與流程控制，并實現安全保障，因此要選擇質量可靠的產品。
二、流程設計
本系統采用AB罐輪流進行進料計量，為確保在運行過程中系統運行的可靠穩定，并減少人工干預，設計以下操作流程以供參考：
1、啟動系統，檢查各個儀表、PLC等設備通訊是否正常；
2、如配置了自動砝碼，可加載砝碼執行校秤任務；
3、檢查“外部系統備妥”信號是否給出，如果沒有系統備妥信號則不能繼續執行；
4、開啟一個新任務，輸入本次輸送數量，啟動系統，此時系統反饋一個運行信號給外部系統，確保外部系統得到正確的指示信號；
5、系統選擇一個計量罐進料，開啟進料閥，等待進料閥“開到位”信號給出后，啟動遠程進料泵；
6、當計量罐的重量達到單罐設定量后，關閉進料閥，并等待“關到位”信號給出；
7、進料穩定后，系統記錄下重量數據，開啟出料閥，并等待“開到位”信號給出后，開啟出料泵；
8、出料時，當儲罐下液位信號給出后，排料泵開啟低速模式，當儲罐中液位信號給出后，排料泵開啟高速模式；
9、當計量罐出料為空罐時，關閉出料泵，關閉出料閥并等待“關到位”信號給出；
10、出料穩定后，系統記錄下重量數據，第7步記錄的重量相減后得到凈重?cái)?shù)據；
11、當一個計量罐出料時，另外一個計量罐可進行進料操作，循環往復運行，增加計量速度；
12、由于進料速度和輸送速度無法匹配，因此在經過一段時間運行后，儲罐一定會達到空或滿的狀態。如果儲罐上液位信號給出，則儲罐滿，系統將自動停止出料，在等待一個設定的時間后，如果上液位信號解除，則自動恢復出料；
13、當計量任務達到設定量后，停止遠程進料泵，并給出提醒（如顯示屏提示），操作員進行后的吹掃管路工作（如開啟蒸汽吹出管路中的余料），吹掃完成后，手工關閉進料閥，系統進料完成，在執行最后一次放料后，完成計量任務；
14、計量任務完成后，操作員核對任務單據信息，準確無誤后打印出計量單。
三、安全保障
由于計量系統實現了全自動運行，在設定好目標值后，運行過程無需人工參，因而設備的穩定運行是系統穩定運行的保證。但是，在實際運行過程中，因?yàn)楦鞣N原因的存在，設備不可避免的會出現故障，從而導致計量罐的溢出、泵長時間打空泵或打悶泵、計量錯誤等情況。為此，系統在上位機和PLC都設定故障處理程序，當下表中的任意一個故障發生時，都將執行故障處理程序：關閉所有泵、閥，關閉外部運行信號，并給出報警指示，如報警燈、警鈴、LED屏顯示等。
